MULTIPLEXACION EN ATM:

Un examen más cercano del protocolo ATM y cómo opera ayudará a explicar cómo los circuitos virtuales, las rutas virtuales, los conmutadores y los servicios que ellos acarrean se afectan entre sí.

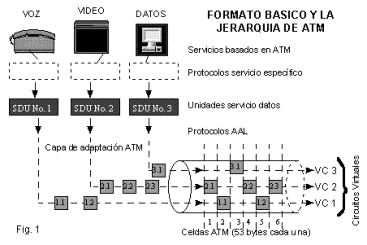

La figura Núm.1 muestra un formato básico y la jerarquía de ATM. Una conexión ATM, consiste de "celdas" de información contenidos en un circuito virtual (VC, por sus siglas en inglés). Estas celdas provienen de diferentes fuentes representadas como generadores de bits a tasas de transferencia constantes como la voz y a tasas variables tipo ráfagas (bursty traffic) como los datos. Cada celda compuesta por 53 bytes, de los cuales 48 (opcionalmente 44) son para trasiego de información y los restantes para uso de campos de control (cabecera) con información de "quién soy" y "donde voy"; es identificada por un "virtual circuit identifier" (VCI, por sus siglas en inglés) y un "virtual path identifier" (VPI, por sus siglas en inglés) dentro de esos campos de control, que incluyen tanto el enrutamiento de celdas como el tipo de conexión. La organización de la cabecera (header) variará levemente dependiendo de sí la información relacionada es para interfaces de red a red o de usuario a red. Las celdas son enrutadas de manera individual a través de los conmutadores basados en estos identificadores, los cuales tienen significado local - ya que pueden ser cambiados de interfaz a interfaz.

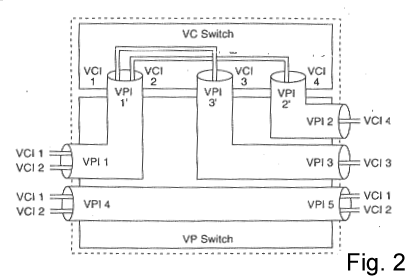

La técnica ATM multiplexa muchas celdas de circuitos virtuales en una ruta (path) virtual colocándolas en particiones (slots), similar a la técnica TDM. Sin embargo, ATM llena cada slot con celdas de un circuito virtual a la primera oportunidad, similar a la operación de una red conmutada de paquetes. La figura Núm.2 describe los procesos de conmutación implícitos los VC switches y los VP switches.

Los slots de celda no usados son llenados con celdas "idle", identificadas por un patrón específico en la cabecera de la celda. Este sistema no es igual al llamado "bit stuffing" en la multiplexación asíncrona, ya que aplica a celdas enteras.

Diferentes categorías de tráfico son convertidas en celdas ATM vía la capa de adaptación de ATM (AAL - ATM Adaptation Layer), de acuerdo con el protocolo usado.

La tecnología ATM ha sido definida tanto por el ANSI como por el CCITT a través de sus respectivos comités ANSI T1, UIT SG XVIII, como la tecnología de transporte para la B-ISDN (Broad Band Integrated Services Digital Network) y la RDSI de banda ancha. En este contexto "transporte" se refiere al uso de técnicas de conmutación y multiplexación en la capa de enlace (Capa 2 del modelo OSI) para el trasiego del tráfico del usuario final de la fuente al destino, dentro de una red. El ATM Forum, grupo de fabricantes y usuarios dedicado al análisis y avances de ATM, ha aprobado cuatro velocidades UNI (User Network Interfases) para ATM: DS3 (44.736 Mbit/s), SONET STS3c (155.52 Mbit/s) y 100 Mbit/s para UNI privados y 155 Mbit/s para UNI privadas. Las UNI privadas se refieren a la interconexión de usuarios ATM con un switch ATM privado que es manejado como parte de la misma red corporativa. Aunque la tasa de datos original para ATM fue de 45 Mbit/s especificado para redes de operadores (carriers) con redes T3 existentes, velocidades UNI adicionales se han venido evaluando y están ofreciéndose. También hay un alto interés en interfases, para velocidades EI (2Mbps) y T1 (1,544 Mbps) para accesos ATM de baja velocidad.
