La capa de adaptación de ATM:
La tercer capa es la ATM Adaptation Layer (AAL, por sus siglas en inglés). La AAL juega un rol clave en el manejo de múltiples tipos de tráfico para usar la red ATM, y es dependiente del servicio. Especificamente, su trabajo es adaptar los servicios dados por la capa ATM a aquellos servicios que son requeridos por las capas más altas, tales como emulación de circuitos, (circuit emulation), vídeo, audio, frame relay, etc. La AAL recibe los datos de varias fuentes o aplicaciones y las convierte en los segmentos de 48 bytes.

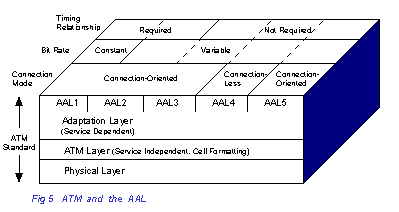

Actualmente, hay definidos cinco tipos de servico AAL.
1) Que la información que está siendo transportada dependa o no del
tiempo.
2) Tasa de bit constante/variable.
3) Modo de conexión.
Estas
propiedades definen ocho clases posibles, cuatro se definen como B-ISDN, clases de servicios. La capa de adaptación de ATM define 4 servicios para
equiparar las 4 clases definidas por B-ISDN:
· AAL-1
· AAL-2
· AAL-3
· AAL-4
La
capa de adaptación se divide en dos subcapas:
1)Capa
de convergencia (convergence sublayer (CS, por sus siglas en inglés):
En
esta capa se calculan los valores que debe llevar la cabecera y los
payloads del mensaje. La información en la cabecera y en el payload
depende de la clase de información que va a ser transportada.
2)Capa
de segmentación y reensamblaje (segmentation
and reassembly (SAR, por sus siglas en inglés):
Esta
capa recibe los datos de la capa de convergencia y los divide en trozos
formando los paquetes de ATM. Agrega la cabecera que llevara la información
necesaria para el reensamblaje en el destino.
Estos
paquetes son conocidos como (CS - PDU, por sus siglas en inglés) CONVERGENCE SUBLAYER PROTOCOL DATA
UNITS.
Capa
de convergencia:
Las
funciones provistas a esta capa difieren dependiendo del servicio que se
proveyó. Provee la corrección de errores.
Capa
de segmentación y reensamblaje:
En
esta capa los datos son segmentados y se les añade una cabecera. La
cabecera contiene 3 campos.
· Número de secuencia usado para detectar una inserción o perdida
de un paquete.
· Número de secuencia para la protección usado para corregir
errores que ocurren en el número de secuencia.
· Indicador de capa de convergencia usado para indicar la presencia
de la función de la capa de convergencia.
AAL-2
se usa para transferir datos con tasa de bits variable que dependen del
tiempo. Envía la información del tiempo conjuntamente con los datos para
que esta puede recuperarse en el destino. AAL-2 provee recuperación de
errores e indica la información que no puede recuperarse.
Capa
de convergencia:
Esta
capa provee para la corrección de errores y transporta la información
del tiempo desde el origen al destino.
Capa
de segmentación y recuperación:
El
mensaje es segmentado y se le añade una cabecera a cada paquete. La
cabecera contiene dos campos.
· Número de secuencia que se usa para detectar paquetes introducidas
o perdidas.
· El tipo de información es:
Ø
BOM, comenzando de mensaje
Ø
COM, continuación de mensaje
Ø
EOM, fin de mensaje o indica que el paquete contiene información
de tiempo u otra.
El
payload también contiene dos de campos :
· Indicador de longitud que indica el numero de bytes validos en un
paquete parcialmente lleno.
· CRC que es para hacer el control de errores.
AAL
3:
AAL-3
se diseña para transferir los datos con tasa de bits variable que son
independientes del tiempo. AAL-3 puede ser dividido en dos modos de
operación:
1)
Fiable: En caso de pérdida o mala recepción de datos estos vuelven
a ser enviados. El control de flujo es soportado.
2)
No fiable: La recuperación del error es dejado para capas mas
altas y el control de flujo es opcional.
Capa
de convergencia:
La
capa de convergencia en AAL 3 es parecida al ALL 2. Está subdividida en
dos secciones:
1. Parte común de la capa de convergencia. Esto es provisto también
por el AAL-2 CS. Añade una cabecera y un payload a la parte común. (Ver
diagrama)
La
cabecera contiene 3 campos:
· Indicador de la parte común que dice que el payload forma parte de
la parte común.
· Etiqueta de comienzo que indica el comienzo de la parte común de
la capa de convergencia.
· Tamaño del buffer que dice al receptor el espacio necesario para
acomodar el mensaje.
El
payload también contiene 3 campos:
· Alineación es un byte de relleno usado para hacer que la cabecera
y el payload tengan la misma longitud.
· Fin de etiqueta que indica el fin de la parte común de la CS (capa
de convergencia).
· El campo de longitud tiene la longitud de la parte común de la CS.
2. Parte específica del servicio. Las funciones proveídas en esta que
capa dependen de los servicios pedidos. Generalmente, se incluyen funciones
para la recuperación y detección de errores y puede incluir también
funciones especiales.
Capa
de segmentación y reensamblaje:
En esta capa los datos son partidos en paquetes de ATM. Una cabecera y el payload que contiene la información necesaria para la recuperación de errores y reensamblaje se añaden al paquete.
La cabecera contiene 3
campos:
1)
Tipo de segmento que indica que parte de un mensaje contiene en payload.
Tiene uno de los siguientes valores:
· BOM: Comenzando de mensaje
· COM: Continuación de mensaje
· EOM: Fin de mensaje
· SSM: Mensaje único en el segmento
2)
Número de secuencia usado para detectar una inserción o una pérdida de un
paquete.
3)
Identificador de multiplexación. Este campo se usa para distinguir datos
de diferentes comunicaciones que ha sido multiplexadas en una única
conexión de ATM.
El
payload contiene dos de campos:
1)
Indicado de longitud que indica el n úmero de bytes útiles en un paquete
parcialmente lleno.
2)
CRC es para el control de errores.
ALL
4:
AAL-4
se diseña para transportar datos con tasa de bits variable independientes
del tiempo. Es similar al AAL3 y también puede operar en transmisión
fiable y no fiable. AAL-4 provee la capacidad de transferir datos fuera de
una conexión explícita.
(El
término orientado a conexión describe la transferencia de datos después
del establecimiento de un circuito virtual).
