Sismología y tectónica de placas |
La ciencia que estudia los aspectos relacionados con la ocurrencia de temblores de tierra, terremotos o sismos se denomina sismología. Esta es una ciencia joven, puesto que gran parte de sus métodos e instrumentos de observación fueron desarrollados a lo largo del siglo XX. A pesar de esto, la sismología ha logrado avances notables. Quizá una de sus más valiosas contribuciones al entendimiento de nuestro planeta lo constituya su aportación a la llamada Tectónica de Placas.

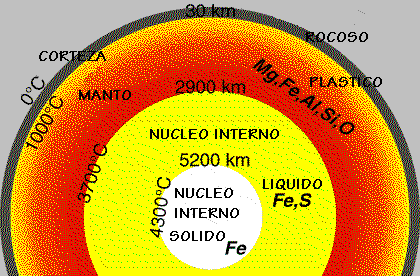

Para esbozar esta teoría consideremos en primer lugar la estructura interna de la Tierra. En la figura 1 podemos ver esquemáticamente su constitución, mas adelante veremos como contribuyó la sismología a proporcionarnos este conocimiento. El núcleo terrestre está compuesto en gran parte por elementos metálicos como el de fierro y el níquel. El manto terrestre tiene una composición a base de silicatos abundantes en potasio, sodio y calcio. El cascarón más externo de la Tierra, el cual comprende la corteza y parte del manto, con un espesor de aproximadamente 100 Km., parece comportarse como un cuerpo rígido "flotando" en el resto del manto en donde pueden presentarse movimientos como si se tratara de un fluido. Esta conducta semejante a la de un fluido tiene sentido solamente en tiempos geológicos, es decir, en tiempos del orden de millones deaños.
El cascarón exterior llamado litosfera no es continuo sobre la superficie de la Tierra. sino que está formado por diferentes "placas", que hacen contacto unas con otras, como los gajos de una pelota de fútbol. Las placas sufren movimientos relativos, debidos a fuerzas de origen aún no completamente conocido, aplicadas a lo largo de las mismas. Como la superficie del planeta esta cubierta por las placas, el movimiento relativo entre ellas solo se logra si en algunos de los márgenes de las mismas se está creando nueva litosfera mientras que en otros márgenes algunas de ellas "cabalgan" o se enciman sobre otras; un proceso al que se conoce actualmente como subducción.(figura 2).
Debido a estos movimientos los continentes han variado su posición relativa a través del tiempo geológico y se cree que en un tiempo estuvieron todos reunidos en un gran continente llamado Pangea. Esto nos explica el ajuste que existe entre, por ejemplo, las costas de Sudamérica y África. La figura 3 nos muestra. la distribución geográfica de estas placas. Las zonas de creación de nueva litosfera se presentan como cordilleras submarinas y las zonas de subducción forman a menudo trincheras submarinas de gran profundidad. Podemos también notar que las diferentes placas no coinciden con los continentes y los océanos, sino que pueden tener corteza continental y oceánica.

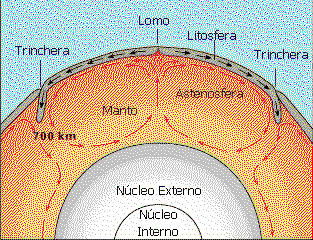

No se sabe con certeza qué causa los esfuerzos que producen los movimientos de las placas, pero se cree que éstos son producidos por transferencia convectiva de calor, término que significa que el calor es llevado de un lugar a otro por el movimiento mismo del medio. Un ejemplo de este proceso, mas cercano a nuestra experiencia, ocurre cuando se hierve agua o cualquier otro líquido. El fluido más cercano a la fuente de calor se expande, se vuelve menos denso y tiende por lo tanto a subir a la superficie donde se enfría y es desplazado hacia el fondo por las nuevas parcelas ascendentes. De esta manera se establece un proceso continuo de ascenso y descenso del liquido en celdas permanentes formadas por las corrientes del fluido (figura 4).
 |  FIG.4
|
Aunque el manto terrestre está compuesto por minerales, en su seno pueden presentarse corrientes de convección como en un líquido; pero como se ha mencionado, que esto solo tiene sentido en periodos de tiempo muy largos . Una manera de entender este proceso consiste en considerar un cierto volumen de roca. Si aplicamos a éste una tensión por un tiempo corto, la roca vuelve a su posición inicial es decir se comporta elásticamente. Si la tensión se aplica por un período prolongado de tiempo, la roca quedará deformada permanentemente, es decir la roca "fluye" plásticamente. De esta manera podemos ver que el concepto de material rígido, elástico o fluido depende de las fuerzas y el periodo de tiempo en que le son aplicadas a un material. Incidentalmente, esto nos explica también los plegamientos en los estratos que observamos muchas veces en las rocas expuestas por los cortes hechos en las carreteras.

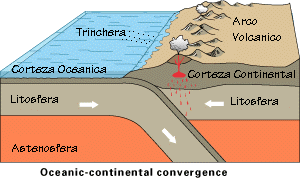

¿Cuál es la relación de este fenómeno con los temblores? En primer lugar notemos que en una zona de subducción el movimiento de una placa bajo la otra se realiza venciendo las fuerzas de fricción, generadas en el contacto entre ambas. A lo largo de este contacto, llamado zona de Wadati-Benioff (WB), el movimiento de una placa contra la otra tiene lugar discontinuamente, por "brincos". Es esto precisamente lo que genera los temblores en esas regiones. Para imaginar estos procesos pensemos en un bloque de cemento sobre una mesa, como se muestra en la figura 5.

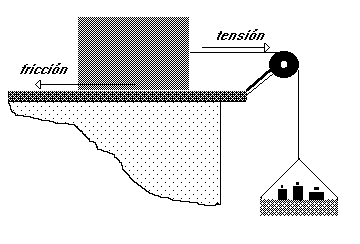

Si colocamos un peso pequeño en la canastilla, el bloque no se moverá debido a la fuerza de fricción entre el bloque y la mesa. Conforme aumentamos el peso, la tensión en el cable continúa acumulándose hasta que iguala a la fuerza de fricción, a partir de ese momento el bloque empezará a moverse.
Análogamente, en la zona WB se acumula gradualmente la tensión hasta que rebasa un límite, en ese momento comienza a presentarse un fallamiento en algún punto llamado foco, desde donde se propaga a toda una superficie.

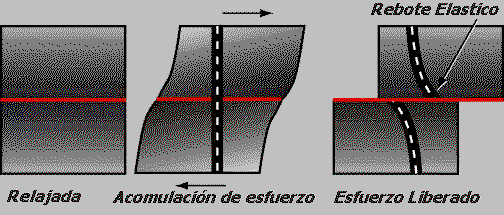

Este comportamiento puede ser observado cuando el contacto entre placas aflora en la superficie de la Tierra, como en la famosa Falla de San Andrés, en California. De hecho, fue en observaciones hechas en esta falla que pudo deducirse este mecanismo, conocido como la Teoría del Rebote Elástico. Esto ocurrió durante el sismo de San Francisco en el año de 1906. La figura 7 muestra las dos placas durante el movimiento lateral que produce la acumulación de esfuerzos. Cuando los esfuerzos rebasan cierto límite y el fallamiento se produce en un punto y se propaga en ambas direcciones. Se dejan ahora un desplazamiento que permanece entre ambas caras de la falla.
Aunque este proceso puede parecer intuitivamente obvio, en realidad no lo es; durante mucho tiempo, se pensó que el fallamiento de la corteza era un efecto de los temblores y no el origen de los mismos. Como fuentes de éstos, se pensaba en intrusiones de magma o colapso de volúmenes por cambios de densidad de las rocas que componen la corteza. Aunque estos mecanismos pueden ciertamente ocurrir, en la actualidad sabemos que la mayoría de los temblores en las regiones de subducción, se originan por el mecanismo expuesto y son llamados "tectónicos". Otros tipos de sismos están asociados a fenómenos locales, como la actividad volcánica o el colapso del subsuelo por la extracción de fluidos o materiales del subsuelo.
Para finalizar es necesario hacer dos observaciones que no están explícitas en los párrafos anteriores. La primera es que si bien los sismos son generados por la ruptura en el plano de falla, las ondas así creadas se propagan a través de la tierra porque para los tiempos involucrados en la propagación de las ondas (del orden de varios segundos) esta se comporta como un cuerpo elástico.
La segunda concierne, nuevamente, al comportamiento mecánico de las rocas. Cuando una roca es sometida a una fuerza pequeña por un tiempo corto de tiempo, la roca se deforma; pero al cesar la fuerza, recupera su forma original. A esto ya nos referíamos en la discusión anterior; sin embargo, cuando la fuerza a que se somete el material es mayor que su resistencia, este se rompe o falla a lo largo de un plano que es el llamado plano de falla. Si existe un plano de falla preexistente, una nueva ruptura tenderá a presentarse en el mismo lugar porque este es un plano debilitado por rupturas anteriores. De la misma manera, si tenemos dos placas en contacto, la resistencia al movimiento entre ellas se da a causa de la fricción entre las caras; sin embargo la fuerza de fricción entre ellas es mucho menor que la que seria necesaria para romper nuevas rocas, de manera que las fuerzas acumuladas tenderán a fallar a lo largo del mismo plano.
Si desplazamos un diapasón de su posición de equilibrio y lo soltamos repentinamente, percibimos su sonido característico. Lo mismo sucede en la Tierra, hemos visto que el fallamiento de la roca consiste precisamente en la liberación repentina de los esfuerzos impuestos al terreno. De esta manera, la tierra es puesta en vibración. Esta vibración es debida a la propagación de ondas como en el caso del diapasón.

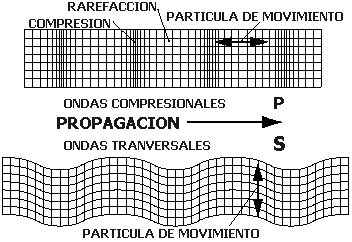

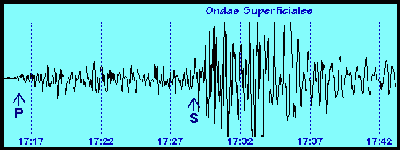

Ahora bien, en un sólido pueden transmitirse dos tipos de ondas. El primer tipo es conocido como onda de compresión, porque consiste en la transmisión de compresiones y rarefacciones como en el caso de la transmisión del sonido, en este caso las partículas del medio se mueven en el mismo sentido en que se propaga la onda. El segundo tipo es conocido como ondas transversales o de cizallamiento; las partículas se mueven ahora en dirección perpendicular a la dirección de propagación de la onda. La figura 9 muestra esquemáticamente la propagación de estas ondas en un bloque sólido.
Las ondas compresionales y transversales han sido llamadas P y S respectivamente por razones que se verán más adelante. Son también conocidas como ondas internas porque se propagan en el interior de un sólido elástico.

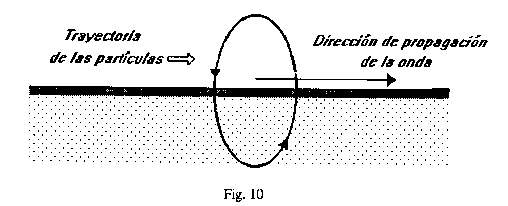

Además de estas dos clases de ondas existen otros dos tipos de gran importancia llamadas ondas superficiales por los motivos que veremos a continuación: cuando un sólido posee una superficie libre, como la superficie de la tierra, pueden generarse ondas que viajan a lo largo de la superficie. Estas ondas tienen su máxima amplitud en la superficie libre, la cual decrece exponencialmente con la profundidad, y son conocidas como ondas de Rayleigh en honor al científico que predijo su existencia. La trayectoria que describen las partículas del medio al propagarse la onda es elíptica retrógrada y ocurre en el plano de propagación de la onda (figura 10) Una analogía de estas ondas lo constituyen las ondas que se producen en la superficie de un cuerpo de agua. .

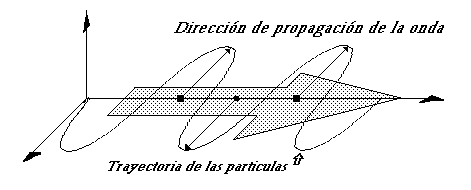

Otro tipo de ondas superficiales son ondas de Love llamadas así en honor del científico que las estudió. Estas se generan solo cuando el medio elástico se encuentra estratificado, situación que se cumple en nuestro planeta pues como veremos se encuentra formado por capas de diferentes características físicas y químicas. Las ondas de Love se propagan con un movimiento de las partículas, perpendicular a la dirección de propagación, como las ondas S, sólo que polarizadas en el plano de la superficie de la Tierra, es decir solo poseen la componentes horizontal a superficie. Las ondas de Love pueden considerarse como ondas S "atrapadas" en el medio superior (figura 11). Como para las ondas de Love, la amplitud de las mismas decrece rápidamente con la profundidad. Las ondas de Love son observadas sistemáticamente sobre la superficie de la tierra pues nuestro planeta posee un estrato superficial de baja velocidad, la corteza, sobre un medio mas profundo, el manto.
Como podemos ver el término superficial se debe a que las ondas se generan por la presencia de superficies de discontinuidad ya que en un medio elástico infinito no podrían generarse. En general su existencia se puede explicar considerando que la vibración del medio en lugares en los que existen menores tracciones, y esto sucede por la presencia del vacío o un medio de menor rigidez, tiende a compensar la energía generando este tipo especial de vibraciones.
¿Cuál es la velocidad de estas ondas? Se puede demostrar teóricamente y se observa experimentalmente que la velocidad de las ondas es tal que:
donde Vp, Vs y VR,L son las velocidades de las ondas P, S y de Rayleigh y Love respectivamente. Entre estas dos últimas no puede establecerse un orden de velocidades porque esta depende de muchos factores y no siempre viajan con la misma velocidad.
Las velocidades de las diferentes ondas dependen de las características del medio; por ejemplo, en rocas ígneas la velocidad de las ondas P es del orden de 6 Km/seg, mientras que en rocas poco consolidadas es de aproximadamente 2 Km/seg ó menor. Así, las ondas P de un terremoto originado en la costa de Acapulco serían percibidas en la Ciudad de México, en alrededor de 1 minuto.
El instrumento esencial para estudiar los temblores es el sismógrafo. Este es un aparato que registra el movimiento del suelo causado por el paso de una onda sísmica. Los sismógrafos fueron ideados a fines del siglo pasado y perfeccionados a principios del presente. En la actualidad, estos instrumentos han alcanzado un alto grado de desarrollo electrónico, pero el principio básico empleado no ha cambiado como veremos a continuación.
Para registrar el movimiento del suelo es necesario referirlo a un punto fijo en el espacio; si quisiéramos referirlo a un punto anclado al mismo suelo nos seria imposible obtener un registro puesto que el punto también se movería junto con el suelo al que está anclado. Para salvar esta dificultad, podemos recurrir al principio de inercia de los cuerpos, como sabemos este principio nos dice que todos los cuerpos tienen una resistencia al movimiento o a variar su velocidad. Así, el movimiento del suelo puede ser medido con respecto a la posición de una masa suspendida por un elemento que le permita permanecer en reposo por algunos instantes con respecto al suelo. El mecanismo consiste usualmente en una masa suspendida de un resorte atado a un soporte acoplado al suelo (figura 12), cuando el soporte se sacude al paso de las ondas sísmicas, la inercia de la masa hace que ésta permanezca un instante en el mismo sitio de reposo. Posteriormente cuando la masa sale del reposo, tiende a oscilar. Sin embargo, ya que esta oscilación posterior del péndulo no refleja el verdadero movimiento del suelo, es necesario amortiguarla. En la figura 12 se haya representado un aparato en el que el amortiguamiento se logra por medio de una lámina sumergida en un líquido (comúnmente aceite). Este era el método utilizado en los aparatos antiguos, actualmente se logra por medio de bobinas o imanes que ejercen las fuerzas amortiguadoras de la oscilación libre de la masa.

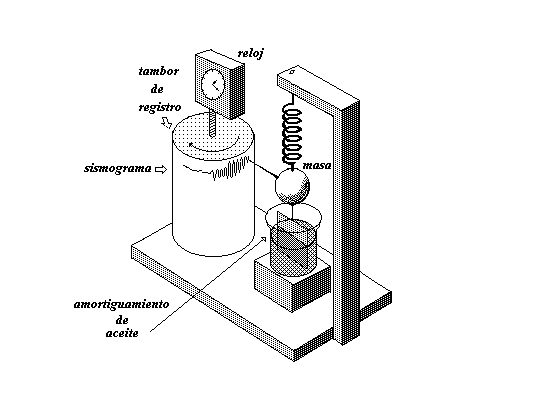

Si se sujeta un lápiz a la masa suspendida, para que pueda inscribir en un papel pegado sobre un cilindro que gira a velocidad constante, se podrá registrar una componente del movimiento del suelo (como veremos adelante los sismógrafos reales poseen un sistema amplificador entre la masa y el papel para producir registros analizables a simple vista). El instrumento hasta aquí descrito, detecta la componente vertical del movimiento del suelo y se conoce como sismógrafo vertical. El papel donde traza el movimiento se conoce como sismograma. En la figura 13 se muestran algunos sismogramas típicos.

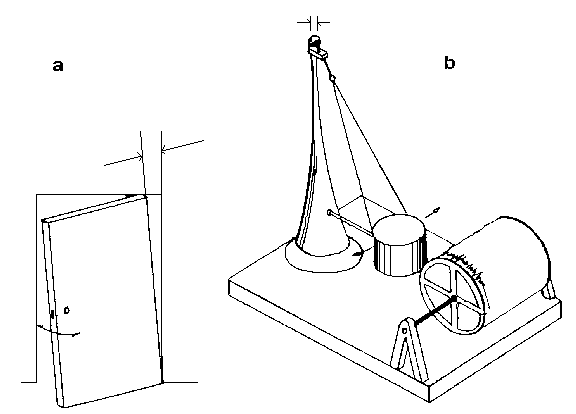

Como el movimiento del suelo tiene lugar en las tres dimensiones del espacio, los movimientos del suelo también tienen dos componentes horizontales. Para medir este movimiento se requiere de péndulos horizontales que oscilan como una puerta aunque con el eje ligeramente inclinado para lograr un punto de estabilidad (figura 14a). El sismógrafo horizontal se representa en la figura 14b.
Además del péndulo y el sistema de amortiguamiento los sismógrafos emplean un sistema de amplificación para producir registros que puedan ser analizados a simple vista. Antiguamente la amplificación se realizaba por medio de un sistema mecánico en la actualidad la amplificación se realiza electrónicamente.
Los sismógrafos que se emplean actualmente, en general, tienen masas que pueden ser de unos gramos hasta 100 kg., mientras que los sismógrafos antiguos de amplificación mecánica solían tener grandes masas con el fin de obtener mayor inercia y poder vencer las fuerzas de razonamiento que se originan entre las partes móviles del sistema, tal es el caso del sismógrafo horizontal Wiechert de 17 toneladas que opera en la estación sismológica de Tacubaya (apéndice A).
El movimiento del suelo con respecto a la masa se efectuaba en los primeros instrumentos por medio de una pluma o estilete que inscribía sobre un tambor giratorio. Después se introdujo la inscripción sobre película o papel fotográfico de un haz de luz reflejado en la masa o sistema amplificador del sismógrafo. Actualmente existen sismógrafos que detectan el movimiento de la masa electrónicamente y lo digitalizan para ser almacenado en cinta magnética u otros medios de almacenamiento digital.
Es oportuno aclarar en este lugar que cada instrumento, dada su frecuencia natural de oscilación y su sistema de magnificación, detecta a cada una de las muchas frecuencias que componen una onda sísmica de diferente manera y es necesario conocer con detalle que magnificación le da el instrumento a cada una para calcular el movimiento real del suelo a partir de los sismogramas. Si esta información se ha determinado para un instrumento dado se dice que este está calibrado.o que se conoce la respuesta del instrumento En este sentido se dice que un sismómetro es un sismógrafo que ha sido calibrado. Al presente, los sismómetros mas avanzados son los llamados de banda ancha que hacen posible obtener un registro digital de movimientos con un gran interválo de frecuencias ya que fueron diseñados para detectar un intervalo grande de frecuencias con la misma respuesta.
Otro tipo de instrumentos emparentados con los sismógrafos y que son muy utilizados en sismología e ingeniería son los acelerómetros, instrumentos con el mismo principio del sismómetro pero diseñados para responder a la aceleración del terreno mas que a su velocidad o a su desplazamiento.
Para finalizar esta sección es oportuno mencionar que para determinar con precisión el epicentro de un temblor así como otras de sus características, se requiere del auxilio de varias estaciones sismológicas. Una serie de sismógrafos arreglados para observar la sismicidad de una región es conocida como una red sismológica.
